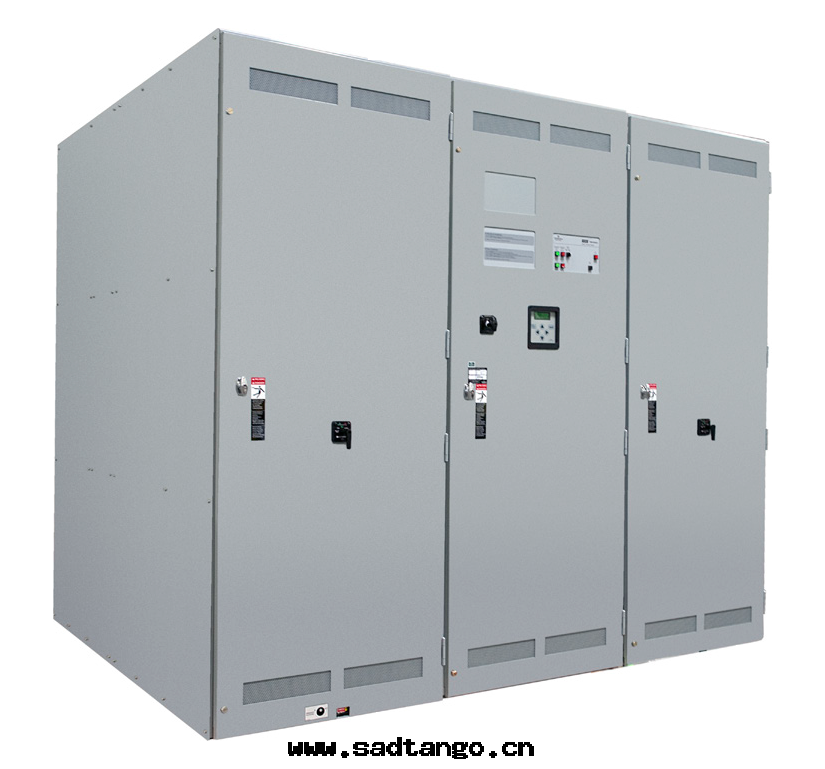

ASCO中壓自動轉換開關

産品特点

ASCO 7000系列中壓電力轉換開關提供了卓越的保护功能,可靠的性能和完善的維护保養服務。符合的标準
包括：
• UL 1008A 中壓轉換開關标準。
• ANSI/IEEE C37.20.2 金属铠裝開關設備标準。
中壓電力轉換開關額定为5 kV或15 kV,電流容量1200到 3000安培。短路開斷電流容量为25，40 或50kA(对稱)。
中壓轉換開關的基本配置包括两到三个垂直盤體（根據額定容量決定）;擴展的計量功能,繼電保护和/或其他可能需要額外增加的選項。基本轉換開關配置最低額定为1200安培，双盤體,而開關額定在2000或3000安培至少包括三个盤體。将盤體組裝成開關櫃，諸如抗震等級證書，安全的室外型外箱等規定以及 其他特殊要求均可滿足客戶。

關鍵元器件和功能包括：
• ASCO 7000 系列轉換開關控制中心。
• 带可選繼電器的带活門的抽出式真空斷路器： 1个位于常用側電源的真空斷路器。
1个位于備用側電源的真空斷路器。
• 两个位于常用側電源的熔丝保护抽出式變壓器(V 型連接)。
• 两个位于備用側電源的熔丝保护抽出式變壓器(V 型連接)。
• 环氧绝緣铜母線。
• 符合 ANSI C37.20.2 和UL 1008A标準的保护格栅，用以隔離主要元器件。
• SIS型控制電線，耐磨标識印于绝緣電線外皮上。
• 一體化多盤體金属铠裝組件。

資料下载

ASCO 中壓切換開關样本
